Instalações elétricas com cabo de alumínio: guia completo dos cabos duplex, triplex e quadruplex
Instalações elétricas com cabo de alumínio vêm ganhando protagonismo em projetos de distribuição urbana, rural e comercial de baixa tensão. O alumínio, além de mais leve e econômico que o cobre, oferece excelentes características elétricas e mecânicas — desde que seja especificado corretamente para o tipo de rede elétrica.
Este guia mostra de forma clara e objetiva as diferenças entre cabos duplex, cabos triplex, cabos quadruplex, explicando como e quando utilizar cada configuração. O objetivo é garantir que você, engenheiro, eletricista ou responsável por compras, tome a decisão técnica e econômica mais acertada.
Por que usar cabo de alumínio em redes de baixa tensão?
Além do custo significativamente menor por metro, o cabo de alumínio possui peso reduzido — facilitando o manuseio em campo, o içamento nos postes e a instalação geral. Essa leveza gera economia com mão de obra e logística, principalmente em áreas com difícil acesso.
Outro diferencial está na isolação em XLPE 90 °C, presente nas versões isoladas. Esse tipo de isolação suporta temperatura contínua elevada, oferecendo mais segurança e vida útil aos circuitos — mesmo em ambientes externos sob sol direto.
Todos os modelos mencionados são fabricados de acordo com normas técnicas como NBR 7288 e NBR 8182, atendendo às exigências da ANEEL e das concessionárias de energia.
Entendendo os diferentes cabos de alumínio de baixa tensão
A classificação dos cabos em duplex, triplex e quadruplex está relacionada à quantidade de condutores fase e neutro. Veja abaixo como cada um se encaixa nas instalações mais comuns:
🔹Cabo de Alumínio Duplex,
O cabo duplex possui dois condutores: um fase e um neutro. É ideal para redes monofásicas, com ampla aplicação em residências e pequenos comércios. Pode ser fornecido com neutro nu ou isolado, dependendo da exigência da concessionária ou do projeto.
🔹Cabo de Alumínio Triplex,
Composto por dois condutores fase e um neutro, o cabo triplex é indicado para redes bifásicas. É comum em instalações urbanas de pequeno porte e também em áreas rurais, atendendo cargas intermediárias com mais segurança e distribuição equilibrada.

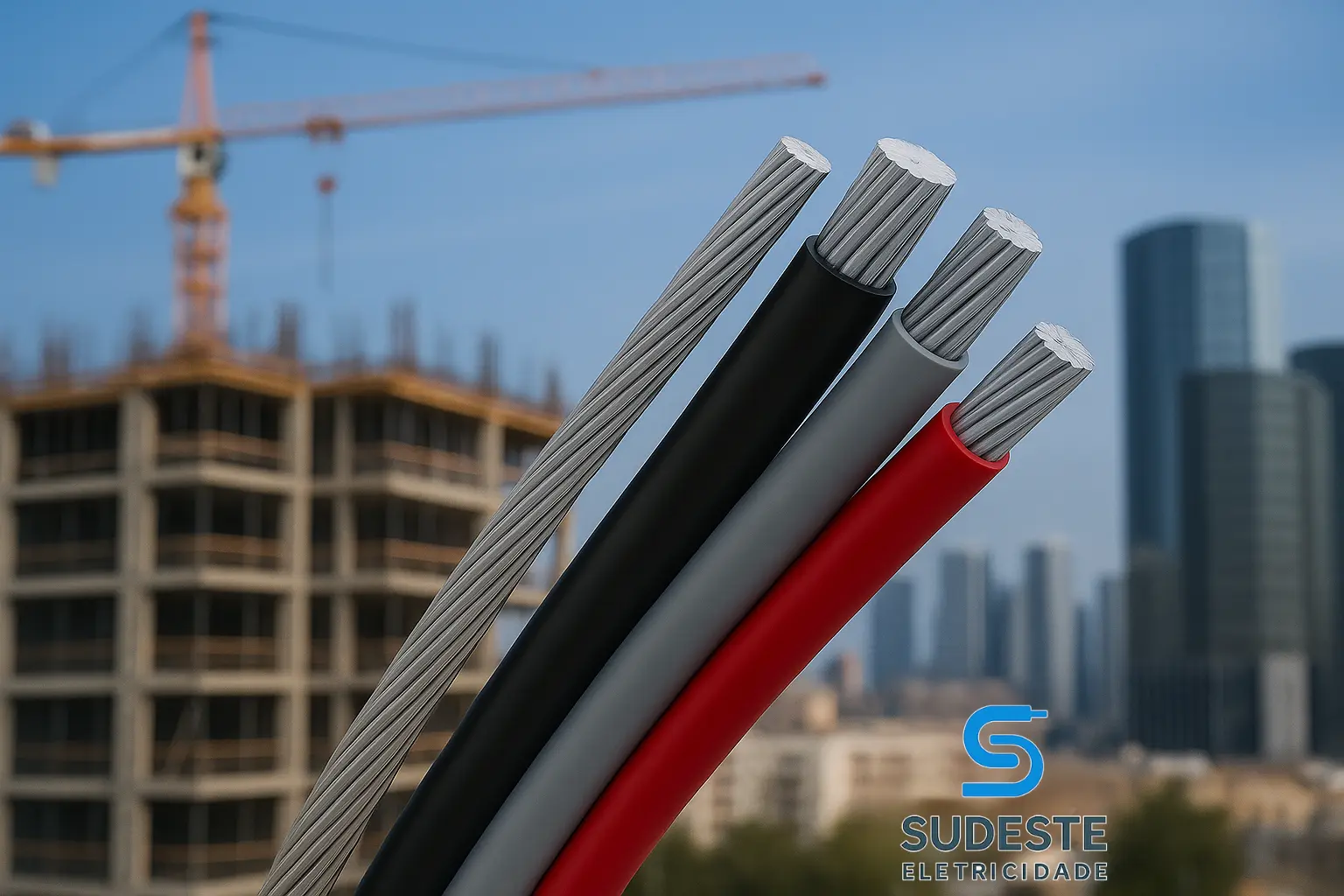

🔹Cabo de Alumínio Quadruplex,
O cabo quadruplex possui três condutores fase e um neutro, sendo utilizado em redes trifásicas. É a escolha ideal para grandes loteamentos, obras públicas e instalações comerciais com demanda elevada. Sua estrutura robusta garante eficiência em redes de maior carga.
Aplicações práticas dos cabos duplex, triplex e quadruplex
- Residências e prédios: cabo duplex com neutro isolado
- Pequenas indústrias e sítios: cabo triplex com neutro nu
- Distribuição trifásica em ruas ou loteamentos: cabo quadruplex
Benefícios técnicos da isolação XLPE 90 °C
Todos os cabos isolados com XLPE (Polietileno Reticulado) oferecem excelente resistência térmica, proteção contra intempéries e estabilidade elétrica mesmo em ambientes severos. Essa isolação é recomendada tanto para redes aéreas quanto para uso em eletrodutos, fachadas e travessias externas.
Normas técnicas e exigências regulatórias
Certifique-se de adquirir cabos com laudo de ensaio e conformidade com as normas:
- NBR 7288: Cabos multiplexados para distribuição de energia elétrica
- NBR 8182: Condutores de alumínio com isolação extrudada
- Resolução 414 da ANEEL: Estabelece os critérios de fornecimento e segurança em redes de distribuição
Como escolher o cabo certo para sua obra?
Para selecionar o cabo ideal, avalie a carga instalada, o tipo de rede disponível (mono, bi ou trifásica), o trajeto da rede (aérea ou subterrânea) e as exigências da concessionária local. Um bom projeto elétrico leva em consideração não só o custo inicial, mas a durabilidade, segurança e facilidade de manutenção do sistema.
