Cabo de Alumínio Quadruplex

Cabo quadruplex com três condutores fase isolados e neutro isolado em XLPE

O Cabo de Alumínio quadruplex 0,6/1kV com isolação XLPE é utilizado em redes trifásicas aéreas de baixa tensão. Possui três condutores fase e um neutro, todos isolados, garantindo segurança, durabilidade e excelente desempenho elétrico em aplicações urbanas e rurais.

O cabo de alumínio quadruplex, disponível nas versões com neutro nu e neutro isolado, é um componente fundamental em sistemas de distribuição de energia elétrica. Sua estrutura robusta e versatilidade o tornam ideal para diversas aplicações, tanto em ambientes urbanos quanto rurais, e em redes aéreas ou subterrâneas. Este documento visa fornecer um apanhado geral sobre as características e aplicações desses cabos, destacando sua importância na infraestrutura elétrica moderna.

Composição do Cabo Quadruplex

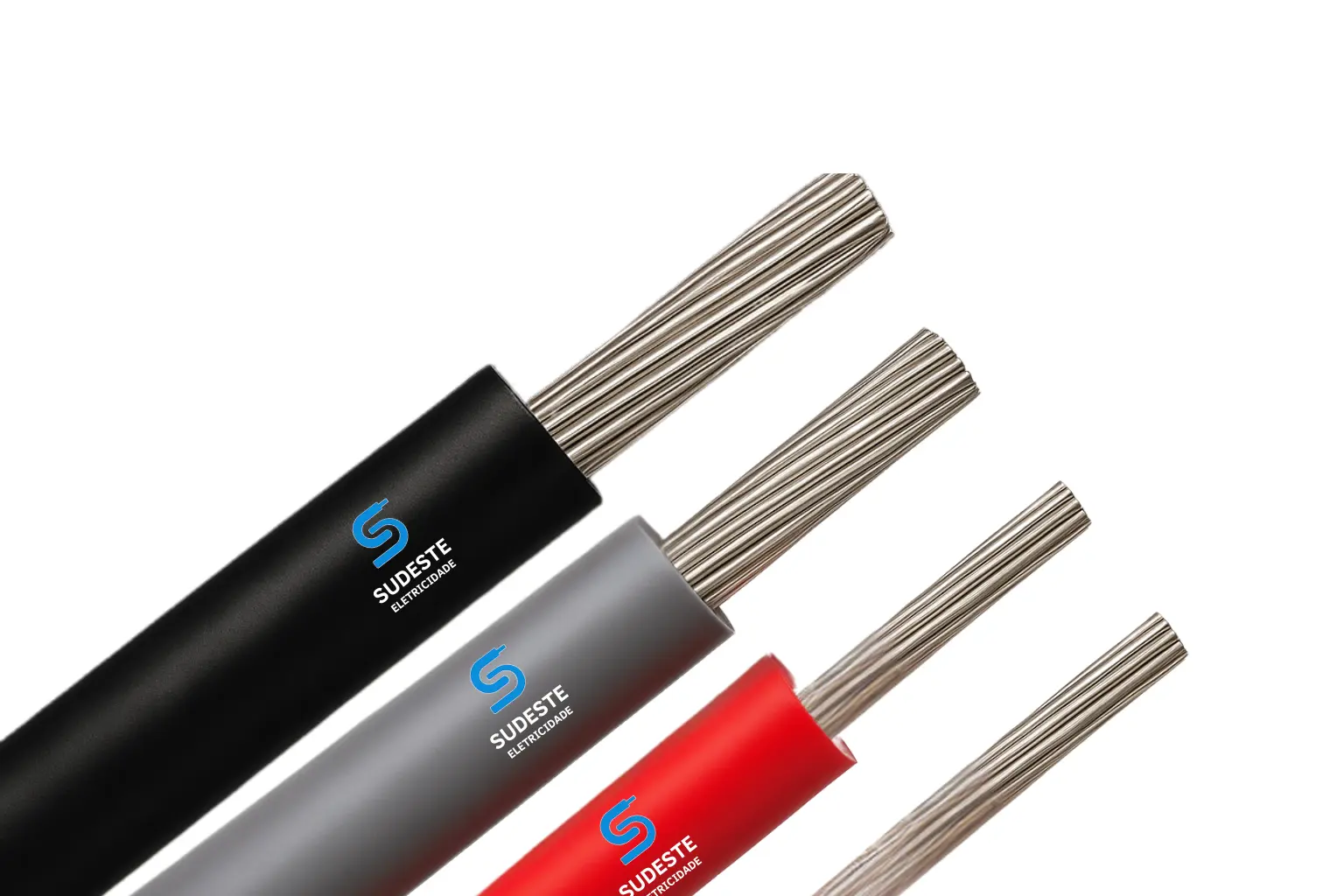

• 3 condutores fase com isolação em XLPE 90°C (preto, vermelho e cinza )
• 1 condutor neutro com isolação XLPE 90°C (azul)
• Fios de alumínio 1350 H19 encordoados

Aplicações do Cabo de Alumínio Quadruplex

• Redes aéreas de distribuição trifásica
• Entradas de energia em loteamentos e pequenas indústrias
• Instalações de média demanda em áreas urbanas ou rurais

O cabo quadruplex com todos os condutores isolados é ideal quando se busca maior segurança contra curtos e interferências externas. Ele também é recomendado para instalações organizadas e com espaçamento reduzido.

Normas Técnicas e Tensão Nominal

• Tensão nominal: 0,6/1kV
• Normas: ABNT NBR 8182 e NBR 7287
• Atende requisitos das principais concessionárias

Vantagens do Cabo de Alumínio Quadruplex

• Distribuição completa: três fases + neutro
• Alta segurança: todos os condutores isolados
• Desempenho térmico: operação contínua a 90°C
• Economia e leveza: alternativa ao cobre com excelente custo-benefício

Tabela Técnica – Cabo Quadruplex Isolado

Perguntas Frequentes (FAQ)

O que é um cabo de alumínio quadruplex?

É um cabo com quatro condutores de alumínio: três fases e um neutro, todos com isolação em XLPE para uso em redes aéreas de baixa tensão.

Quando escolher o neutro isolado?

O neutro isolado é recomendado para maior segurança elétrica, especialmente onde há risco de contato acidental.

Aplicações Gerais

O cabo de alumínio quadruplex é indicado para redes aéreas de distribuição de baixa tensão urbana, extensões de conexão e redes secundárias rurais, entre outras aplicações.

Características Técnicas

• Condutor Fase: Alumínio liga (CA).
• Neutro: Disponível em alumínio liga (CAL), alumínio liga (CA) ou alumínio liga com alma de aço revestido de alumínio (CAA/RA).
• Isolamento: Polietileno (PE) ºC ou polietileno reticulado (XLPE) ºC.
• Norma: ABNT NBR-: Cabos de potência multiplexados autoportantes com isolamento de PE extrudado ou XLPE, para tensões de até ,/ kV ‒ Requisitos de desempenho.

Uso em Redes Aéreas

Os cabos de alumínio quadruplex são amplamente empregados em redes aéreas de distribuição de baixa tensão. Sua configuração multiplexada, onde os condutores fase e o neutro são trançados, oferece diversas vantagens em comparação com os sistemas de condutores separados. A principal delas é a redução do espaçamento entre os cabos, o que diminui a probabilidade de curtos-circuitos causados por ventos fortes ou contato com objetos externos. Além disso, a instalação é simplificada, resultando em menor tempo e custo de mão de obra. A resistência mecânica do cabo, especialmente quando o neutro possui alma de aço, permite que ele atue como um elemento autoportante, eliminando a necessidade de um cabo mensageiro adicional. Isso é particularmente benéfico em áreas onde a estética e a segurança são prioritárias, como em centros urbanos e áreas residenciais. A isolação em XLPE (polietileno reticulado) ou PE (polietileno) garante a segurança e a durabilidade do sistema, mesmo sob condições climáticas adversas.

Uso em Redes Subterrâneas

Embora mais comumente associados a redes aéreas, os cabos de alumínio quadruplex também encontram aplicação em redes subterrâneas, especialmente em áreas onde a estética paisagística é crucial ou onde há restrições de espaço para instalações aéreas. Nesses casos, os cabos são instalados em dutos ou diretamente enterrados, exigindo uma proteção mecânica adicional para resistir a danos por escavação ou outros impactos. A escolha entre neutro nu e neutro isolado em redes subterrâneas depende das especificações do projeto e das normas locais, mas a versão isolada oferece maior proteção contra corrosão e falhas elétricas em ambientes úmidos ou agressivos. A instalação subterrânea, embora mais cara e complexa inicialmente, oferece maior confiabilidade e menor suscetibilidade a interrupções causadas por fatores externos, como tempestades e colisões de veículos.

Aplicações em Áreas Rurais

Em áreas rurais, onde as distâncias de distribuição são maiores e a densidade populacional é menor, o cabo de alumínio quadruplex se destaca pela sua eficiência e custo-benefício. A capacidade de ser autoportante reduz a necessidade de estruturas de suporte adicionais, otimizando a instalação em terrenos irregulares ou de difícil acesso. A robustez do cabo o torna resistente a intempéries e a impactos de galhos de árvores, comuns em ambientes rurais. A versão com neutro nu é frequentemente utilizada devido à sua simplicidade e menor custo, enquanto a versão com neutro isolado pode ser preferida em áreas com maior risco de contato acidental ou onde a proteção contra descargas atmosféricas é uma preocupação maior. A manutenção simplificada e a durabilidade do cabo contribuem para a confiabilidade do fornecimento de energia em regiões remotas.

Aplicações em Áreas Urbanas

Nas áreas urbanas, a demanda por energia elétrica é alta e a infraestrutura precisa ser robusta e confiável. O cabo de alumínio quadruplex é uma excelente escolha para a distribuição de energia em centros urbanos devido à sua capacidade de suportar altas cargas e à sua resistência a fatores externos. A configuração compacta do cabo minimiza o impacto visual em paisagens urbanas e facilita a instalação em espaços confinados, como ruas estreitas e áreas densamente povoadas. A versão com neutro isolado é particularmente vantajosa em ambientes urbanos, pois oferece maior segurança contra choques elétricos e curtos-circuitos, protegendo tanto a população quanto a infraestrutura. Além disso, a facilidade de manutenção e a longa vida útil do cabo contribuem para a redução dos custos operacionais e para a melhoria da qualidade do serviço de energia elétrica em cidades.
